- قابلیت Scaling High & Low
- قابلیت نمایش تا سه عدد اعشار
خصوصیات ویژه
- اتصال انواع ورودی ها ( سرعت، دور، فشار و انواع ورودی آنالوگ)
- قابلیت Scaling High & Low
- قابلیت کنترل در دو حد بالا و پایین
- قابلیت نمایش تا سه عدد اعشار
قیمت : 2,400,000 تومان
| مشخصات ظاهری | |||||
| ابعاد | 96×48 | ||||
| تعداد نمایشگر | یک نمایشگر | ||||
| مشخصات فنی | |||||
| ورودی | Analog: 0(4)~20 mA | ||||
| ورودی | Analog: 0 ~ 10V | ||||
| خروجی | یک رله خروجی : 5 آمپر 250 ولت AC | ||||
| دقت نمایش | Within 0.1% of F.S+1digit | ||||
| Scale Function | High/Low Scale ( -999 ~ 9999) | ||||
| کارایی دستگاه | دمای ( 55 ~ 10- ) درجه سانتیگراد ، رطوبت ( %85 ~ 35 ) | ||||
| ولتاژ تغذیه | Power Supply: (100 ~ 240) V AC/DC | ||||

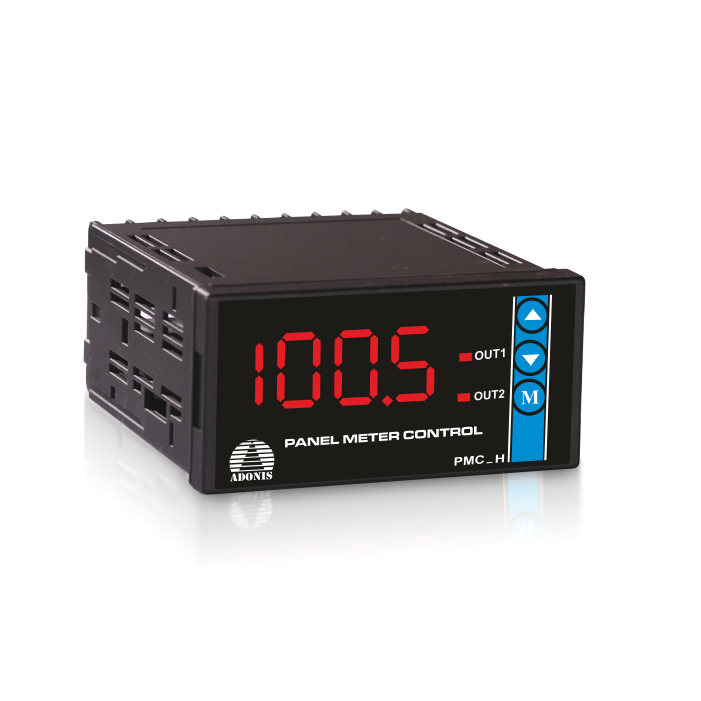

معرفی کلی دستگاه
پانل میتر آدنیس الکترونیک با اتصال انواع ورودی برحسب نوع دستگاه انتخابی توسط مشتری میتواند در قالب دستگاه های زیر مورد استفاده قرار بگیرد:
این دستگاه قابلیت ضریب دهی از طریق پارامتر های زیر در منو جهت نمایش ورودی را دارد:
این دستگاه قابلیت نمایش ورودی تا 3 رقم اعشار را با دسترسی به پارامتر زیر در منو دارا می باشد.
قابلیت کنترل در دو حد بالا و پایین با پارامتر های ذیل و دو رله خروجی مجزای اصلی و آلارم از دیگر ویژگی های آن به حساب می آید:
تنظیم زمان تاخیر جهت وصل و قطع رله (On & Off Delay) و تنظیم هیسترزیس جهت هر دو رله خروجی به صورت مجزا که با پارامتر های زیر کنترل می شوند از قابلیت های دیگر این پانل میتر می باشد:

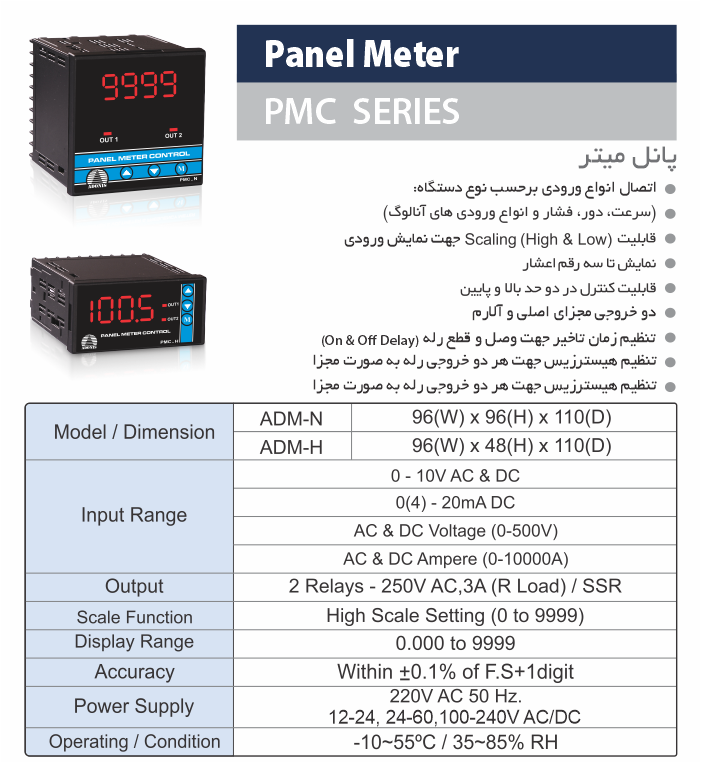

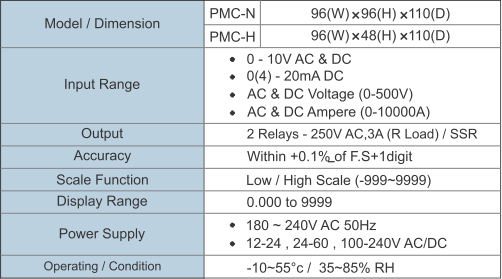

اطلاعات فنی دستگاه در یک نگاه

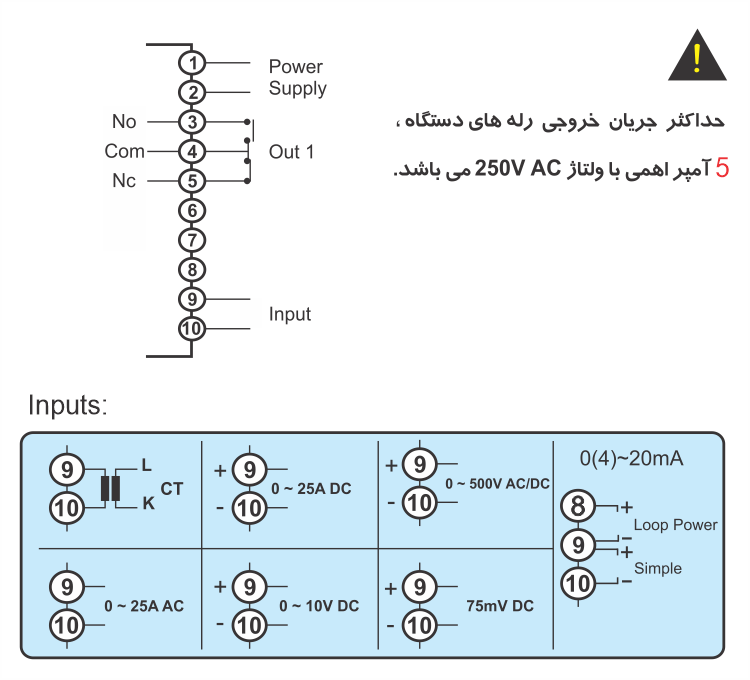

طریقه اتصال ورودی و خروجی ها به دستگاه
ورودی برق به ترمینال های 1 و2 ، ورودی های جریان و ولتاژ به ترمینال های 9 و 10 و در صورت خرید دستگاه loop power به ترمینال های 9،8و10
برای رله ی دستگاه ترمینال های 4،3و5 (رله ی اول) مطابق با تصاویر ذیل :
