- دقت اندازه گیری بالا
- ثبت ،ذخیره و ریست بالاترین حد ورودی (ماکسیمتر)
خصوصیات ویژه
- اندازه گیری و نمایش جریان های AC
- دقت اندازه گیری بالا
- قابلیت کنترل جریان در دو حد بالا و پایین
- تنظیم زمان تاخیر در وصل و قطع رله خروجی
- ثبت ،ذخیره و ریست بالاترین حد ورودی (ماکسیمتر)
قیمت : 2,400,000 تومان
| مشخصات ظاهری | |||||
| ابعاد | 96×48 | ||||
| تعداد نمایشگر | یک نمایشگر | ||||
| مشخصات فنی | |||||
| محدوده اندازه گیری جریان ورودی | 0-5000A AC (CT) | ||||
| خروجی | یک رله خروجی : 5 آمپر 250 ولت AC | ||||
| دقت نمایش | Within 0.1% of F.S+1digit | ||||
| کارایی دستگاه | دمای ( 55 ~ 10- ) درجه سانتیگراد ، رطوبت ( %85 ~ 35 ) | ||||
| ولتاژ تغذیه | Power Supply: (100 ~ 240) V AC/DC | ||||

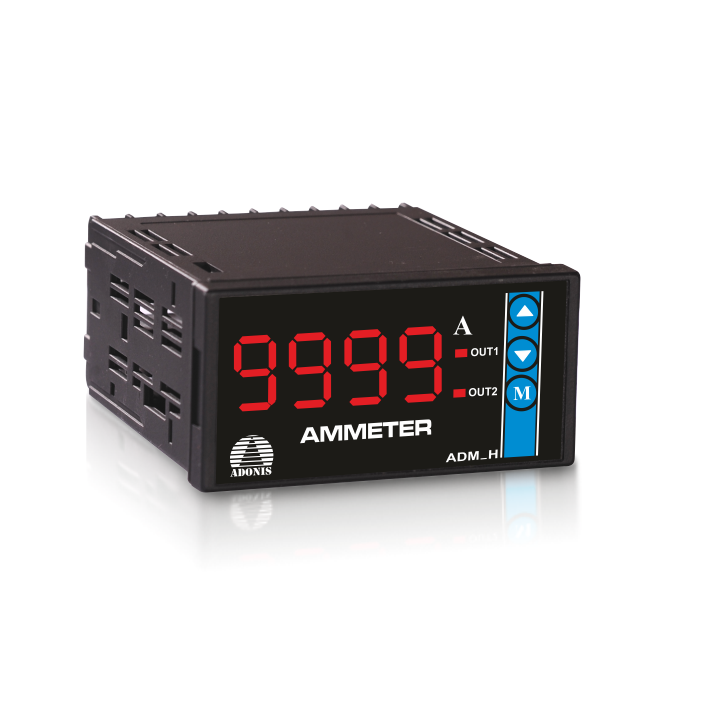

معرفی کلی دستگاه
آمپرمتر آدنیس الکترونیک قابلیت نمایش انواع ورودی های AC و DC را طبق سفارش شما دارا می باشد:
این دستگاه قابلیت ضریب دهی از طریق پارامتر های زیر در منو جهت نمایش ورودی را دارد:
این دستگاه قابلیت نمایش ورودی تا 3 رقم اعشار را با دسترسی به پارامتر زیر در منو دارا می باشد.
قابلیت کنترل برای حد بالا و پایین با پارامتر های ذیل در منوی اصلی برای رله ی اول دستگاه :
تنظیم زمان تاخیر جهت وصل و قطع رله (On & Off Delay) و تنظیم هیسترزیس رله خروجی که با پارامتر های زیر کنترل می شوند از قابلیت های دیگر این پانل میتر می باشد:

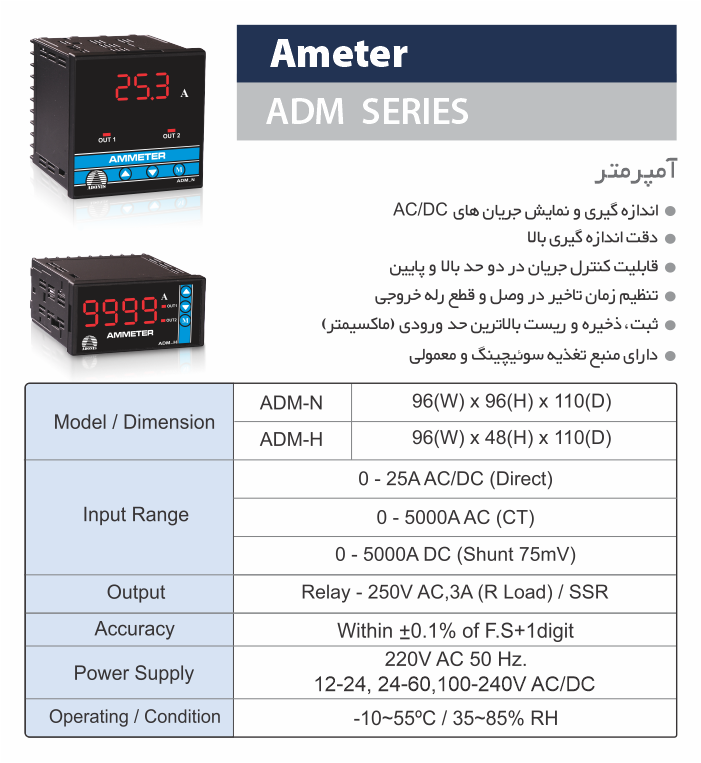

اطلاعات فنی دستگاه در یک نگاه

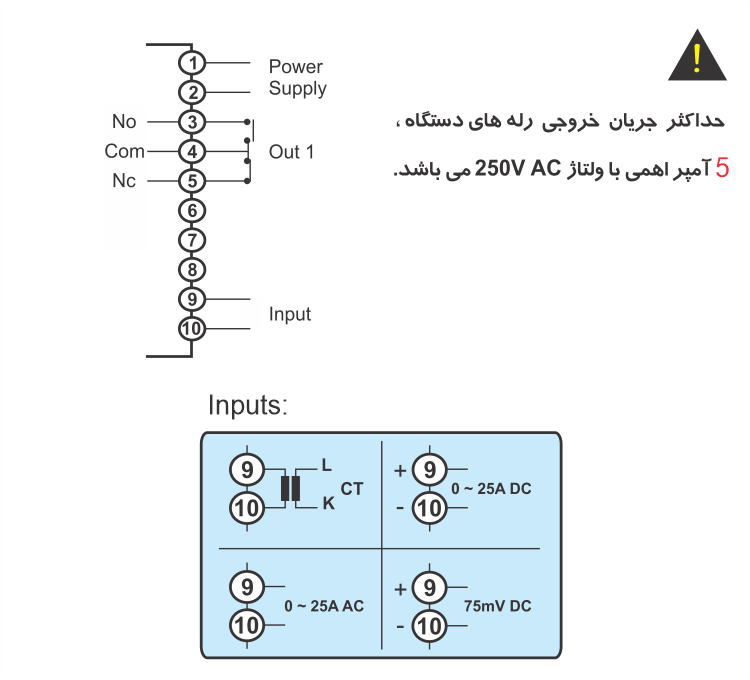

طریقه اتصال ورودی و خروجی ها به دستگاه
ورودی برق به ترمینال های 1 و2 ، ورودی های جریان و ولتاژ به ترمینال های 9 و 10 و در صورت خرید دستگاه loop power به ترمینال های 9،8و10
برای رله ی دستگاه ترمینال های 4،3و5 (رله ی اول) مطابق با تصاویر ذیل :
